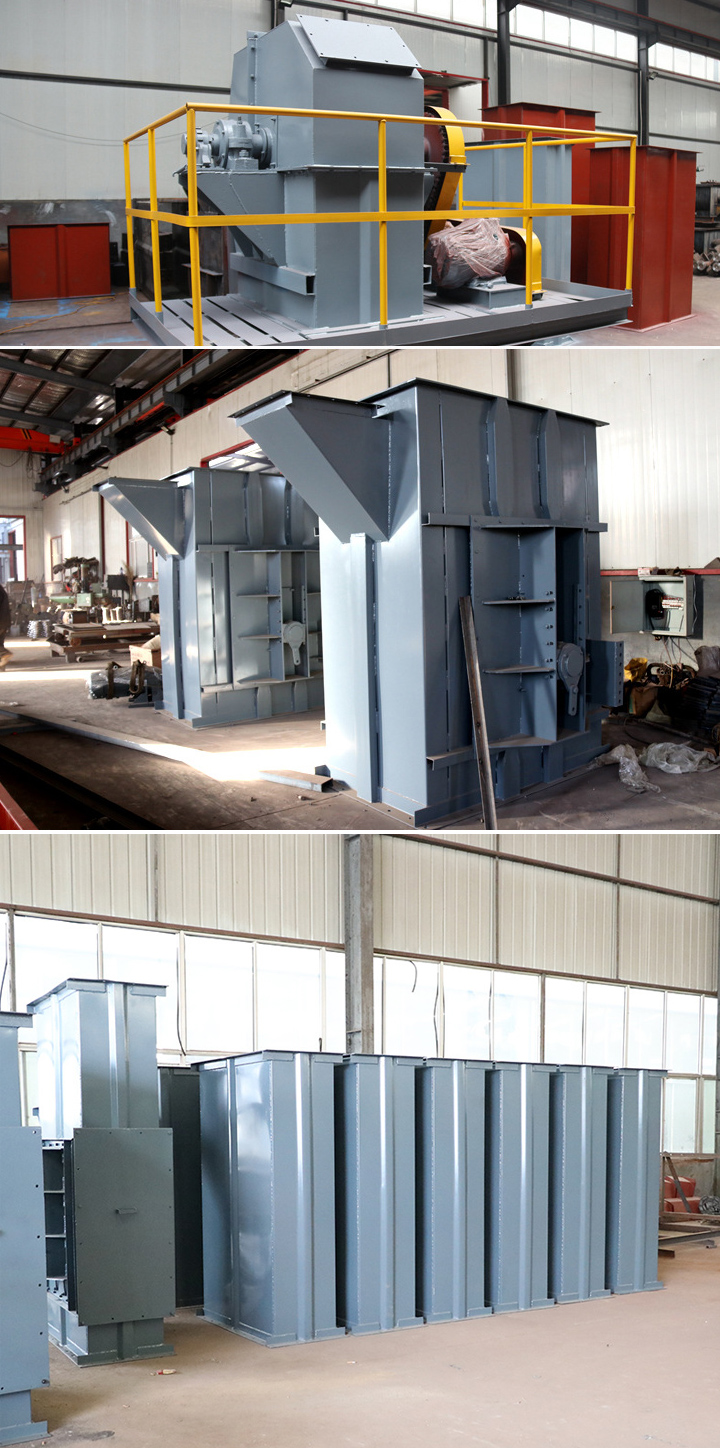

TD斗式提升機

TD斗式提升機提升化肥

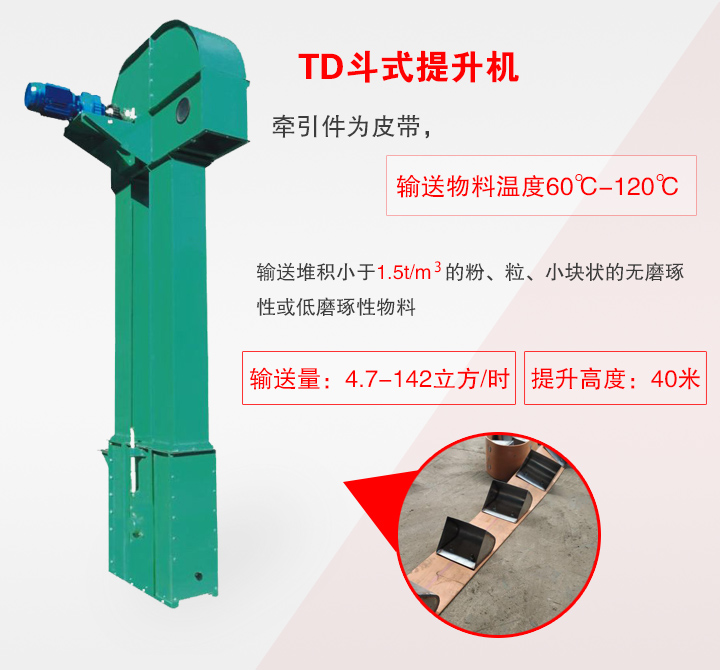

TD斗式提升機產品概述:

TD斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度高40m。TD型按JB3926-85《垂直斗式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式，較新型。TD型斗式提升機備有四種料斗Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

TD斗式提升機的牽引構件-膠帶的結構比較簡單，但不適宜輸送磨琢性大的物料，普通膠帶物料溫度不超過60°C，夾鋼繩膠帶允許物料溫度達80°C，耐熱膠帶允許物料溫度達120°C。

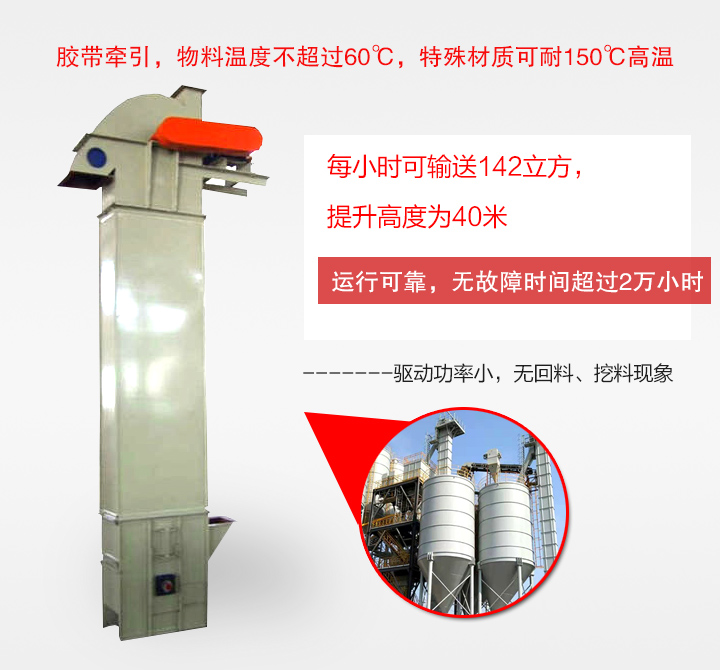

TD斗式提升機主要特點:

1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時無回料和挖料現象,因此無效功率少。

2.提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。

3.運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性。提升高度高.提升機運行平穩,因此可達到較高的提升高度。

4.使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

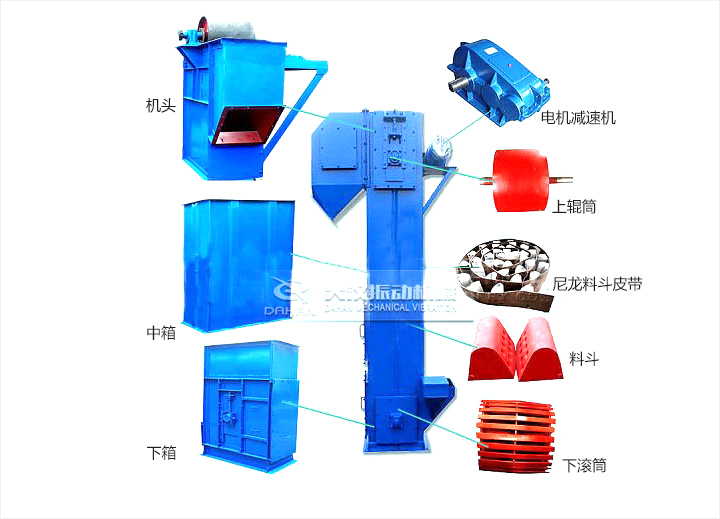

TD斗式提升機基本結構:

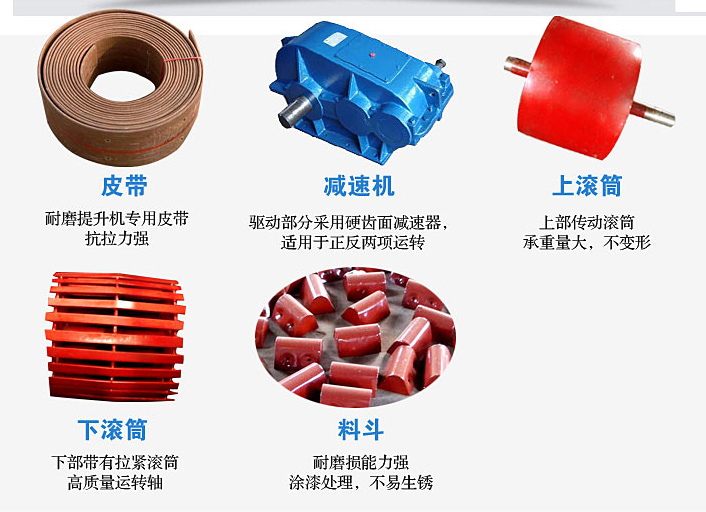

TD斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。

TD型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

TD斗式提升機的工作原理：

TD型斗式提升機原理視頻

TD斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。 TD型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

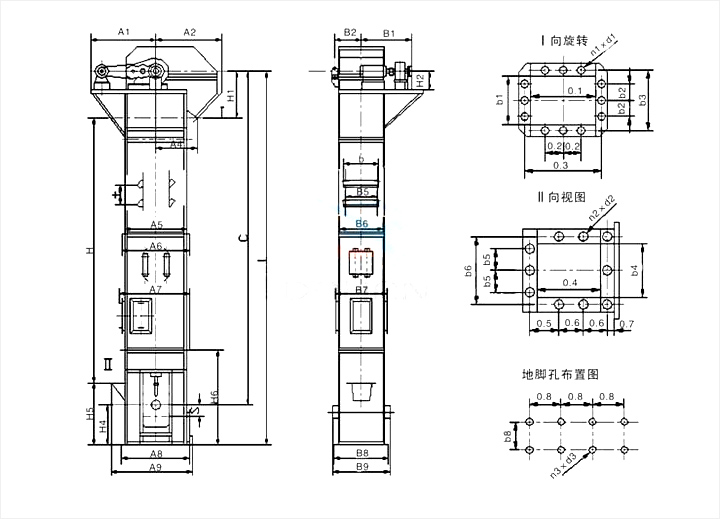

TD斗式提升機安裝尺寸:

TD斗式提升機技術參數表:

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

說明：1.表中斗容為計算斗容，輸送量按填充系數0.6計算得出。

2.斗提機料斗用途為:

3. 淺料斗：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。

4.深料斗：輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。

TD-D型斗式提升機各部位潤滑周期:

TD-D型斗式提升機補充材料(供用戶參考):

TD斗式提升機用來垂直提升經過破碎機的石灰石、煤、石膏、熟料、干粘土等塊粒狀物料以及生料、水泥、煤粉等粉狀物料。根據料斗運行速度的快慢不同。

斗式提升機可分為：離心式卸料、重力式卸料和混合式卸料等三種形式：

離心式卸料的斗速較快，適用于輸送粉狀、粒狀、小塊狀等磨琢性小的物料；

重力式卸料的斗速較慢，適用于輸送塊狀的，比重較大的，磨琢性大的物料，如石灰石、熟料等。

混合式卸料適用于輸送潮濕的、流動性差的粉狀和粒狀物料，速度為0.6-1.6米/秒。
