ZC垂直振動提升機

發布時間：2019-12-04 13:52:46作 者：瀏覽次數：次

ZC垂直振動提升機新產品知識
用途：
ZC型垂直振動提升機，廣泛應用于冶金，煤炭，化工，建材，糧食，機械，醫藥，食品等行業，用于粉狀，顆粒狀物料的垂直提升作業，也可對物料進行干燥，冷卻作業，當輸送粉狀塵較大和有毒揮發性物料時，可將螺旋指加工成封閉性。
 2.特點
    zc型垂直振動提升機以振動電動機作為激振源，與其他類型的輸送機，斗式提升機等相比具有以下特點:
a、占地面積小，便于工藝布置。
b、節約電能，料槽磨損小。
c、嗓聲低，結構簡單，安裝、維修便利。
d、物料可向上翰送，亦可向下翰送。
3.型號標示
Z:代表振動電機
C：垂直輸送
4.分類
a、基本型(ZC-X )，為敞開拾送植結構，用于一般物料無特殊要求的向上(或向下)
，輸送作業。
b、封閉型(ZC-XF），為封閉輸送槽結構，用于對物料有防塵要求的場合向上（或向下）輸送作業。
5.電源控制
zc型垂直振動提升機配套GK型反接制動控制箱。用于使輸送機在停機時，快速通過共振區，防止機器經過共振區時產生較大的振幅，同時具有對電動機過流、過載、斷相等保護功能.
(二)ZC型垂直振動提升機的結構及工作原理
1.結構
zc系列垂直振動提升機的驅動裝置振動電動機安裝在輸送塔下部，兩臺振動電動機對稱交又安裝，輸送塔由管體和焊接在兩臺振動電機對稱交叉安裝，輸送塔有管體和焊接在管體周圍的螺旋輸送槽組成，輸送塔座于減振裝置上，減振裝置由底座和隔振彈簧組成。zc型垂直振動輸送機外形圖見圖1。

2、工工作原理.
當垂直輸送機工作時根據雙振動電動機自同步原理，油振電動機產生激振力，強迫整個輸送塔體做水平圓運動和向上垂直運動的空間復合振動，沿輸送槽體向上運動，從而完成物料的向上（或向下）輸送作業。
（三)ZC型垂直振動輸送機的技術參數及外形尺

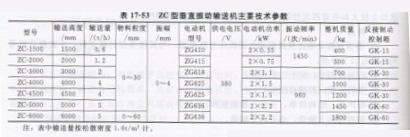

zc型垂直振動輸送機技術參數見表

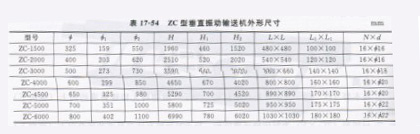

zc型垂直振動輸送機外形尺寸見表
